Применение датчиков контроля ленты предусматривает экстремальные условия эксплуатации. Их корпусы из прочного, толстостенного, ударопрочного и нержавеющего полиэстера или из чугуна по желанию заказчика, также как и специально разработанные для данных датчиков рычаги переключения, являются лучшими гарантами качества. Оба исполнения корпуса имеют высокий класс защиты IP67.

Датчики схода ленты располагают попарно, слева и справа конвейерной ленты. При отклонении ленты от предусмотренной траектории ручка валика датчиков соприкасается с боковой поверхностью ленты и вытесняется против силы внутренней пружины.

Вместе  с увеличивающимся сходом конвейерной ленты ручка валика отклоняется от своего исходного положения. В этот момент контакты переключаются. По желанию заказчика возможно исполнение с дополнительными предварительными контактами, они  активируют опережающий предупредительный сигнал перед отключением.  Если сход ленты уменьшается, автоматически происходит обратное переключение коммутационных контактов. Другая модификация предусматривает возможность фиксирования при пуске.

Поверхности контактов встроенных микровыключателей выполнены из серебра, по желанию заказчика это могут быть позолоченные контакты. Интегрированные системы принудительного размыкания обеспечивают надежное размыкание всех встроенных размыкающих контактов.

С тем, чтобы обеспечить надежный запуск конвейерной установки после  отключения, контакты должны надежно замкнуться и особенно при малых токах с малым переходным сопротивлением.

Для этого предусмотрено самоочищение поверхностей контактов: специальная конструкция заставляет поверхности тереться друг о друга при каждом срабатывании, при этом  возможные имеющиеся слои изоляции убираются в сторону, переходное сопротивление, таким образом, надежно сокращается.

Выполняется мгновенное переключение каждого отдельного микровыключателя, что способствует ступенчатому переключению, несмотря на медленно увеличивающийся сход ленты.

Каждый отдельный микровыключатель сертифицирован DVE и CCC и имеет соответствующие знаки качества.

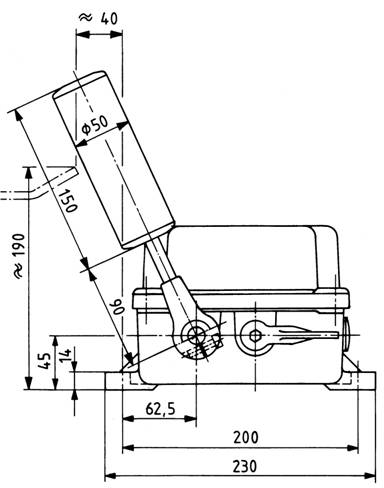

Положение нержавеющего рычага валика с двойным шарикоподшипником свободно регулируется на валу датчика. Тем самым может оказываться влияние на допустимый сход ленты. Большой диаметр валика 50 мм делает возможным его применение на быстро движущихся лентах.

Радиальное уплотнение для герметизации валов, отходящих от датчиков, специальный жесткий, плотный уплотнитель крышки, а также все валы и винты из нержавеющей стали, являются дополнительными гарантами долгого срока служба и надежности.

• До 4 контактов NC + 4 NO
• Мгновенное переключение с принудительным размыканием
• Серебряные и позолоченные контакты
• Плавно регулируемое расстояние между ручкой и лентой
• VA-Валик с VA-шарикоподшипниками
• Прочные корпусы из стеклопластика или серого чугуна
• IP 67
• По выбору заказчика EX-Защита (Отдельный техпаспорт)

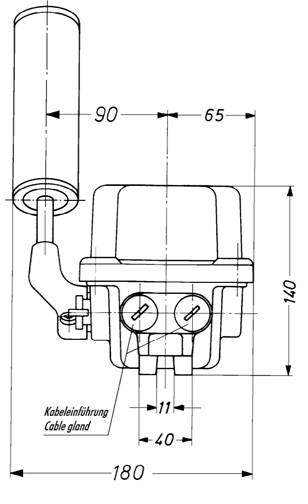

Расстояние между ручкой валика и лентой свободно регулируется.

Модификации:

- Система шин или контрольная лампочка

-Допуск для взрывозащиты

Таблица выбора

Корпус из полиэстера, Серебряные контакты:

Корпус из полиэстера, позолоченные контакты

Все модификации имеются в наличии, как с серебряными контактами, так и с позолоченными контактами, со  следующей маркировкой:

Вместо числа «10» число «13», например LHPE-13/1-L50 (1 размыкающий контакт + 1 замыкающий позолоченный контакт)

Вместо числа «18» число «19», например LHPEw-19/1-L50 (2 размыкающих позолоченных контакта, с фиксацией)

Чугунные корпусы

Все выключатели имеются также в наличии с корпусами из чугуна, с маркировкой: -LHM вместо -LHP, например, LHME-10/2-L50V. Все модификации, как с серебряными, так и позолоченными контактами, имеются в наличии.
