Назначение: шламовые насосы Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН) и агрегаты на их основе предназначены для перекачивания высокоабразивных гидросмесей с рН 6...12, плотностью до 2200 кг/м3, температурой от 278 до 343 К (от 5 до 70°С), объемной концентрацией твердых включений до 40%, максимальный размер твердых частиц 12 мм, микротвердостью до 11000 МПа.

Шламовые насосы  Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН), применяются в любой отрасли промышленности, где необходимо обеспечить гидротранспорт твердых частиц, вызывающих интенсивный абразивный износ контактирующего с ними материала. С учётом требований, предъявляемых к этим грунтовым насосам по износостойкости и условиям эксплуатации, завод изготавливает их с проточной частью из износостойкого сплава ИЧХ28Н2.

Область применения шламовых насосов Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН): горно-обогатительные и горно-металлургические предприятия, теплоэлектростанции, предприятия по производству цемента, алмазо- и золотодобывающие предприятия, технологические линии дробления, обогащения полезных ископаемых и т.п.

Шламовые насосы Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН) - центробежные, горизонтальные, одноступенчатые, консольные с осевым подводом гидросмеси к рабочему колесу, напорный патрубок регулируется с шагом 45˚ в плоскости перпендикулярной оси вала. Тип уплотнения вала шламовых насосов Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН) представлен двумя вариантами: мягкий сальник с подачей промывочной воды и экспеллерное (центробежное) уплотнение, которое позволяет работать без подачи промывочной воды.

Шламовые насосы Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН) и агрегаты электронасосные на их основе изготавливаются в соответствии с требованиями, предусмотренным ТУ 3631-014-71868127-14.

Технические характеристики насоса Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН)

• Производительность:   68,4-136,8 куб.метров/час;
• Напор:  25-87 метров;
• Частота вращения:  850-1400 об/мин;
• Максимально допускаемая мощность электродвигателя:   60 кВт;
• Максимальный КПД:   47%;
• NPSH:  3-7,5 метров;
• Диаметр рабочего колеса - 470 мм
• Масса насоса - 750 кг.

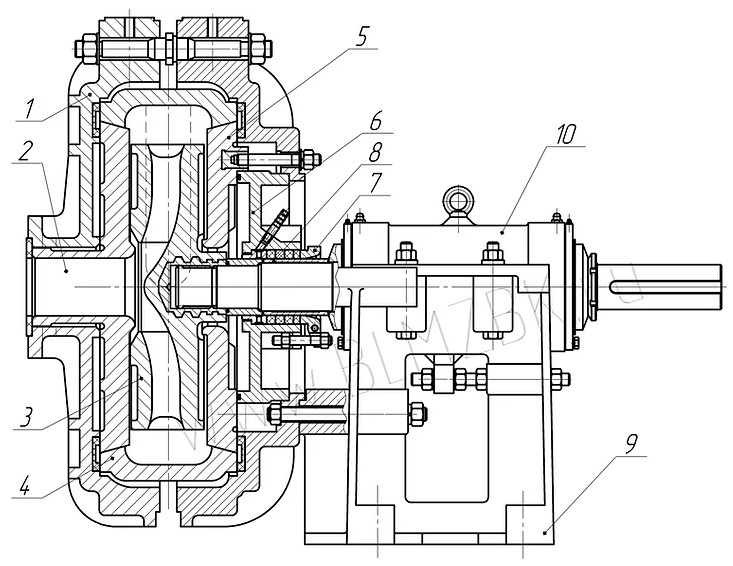

Общий вид насоса Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН)

1. Корпус наружный, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 2. Диск всасывающий, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 3. Колесо рабочее, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 4. Корпус внутренний, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 5. Диск задний, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 6. Корпус сальника, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 7. Крышка сальника, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 8. Втулка защитная, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 9. Корпус станина, шламовый насос типа Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН); 10. Подшипниковый узел в сборе, шламовый насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН).

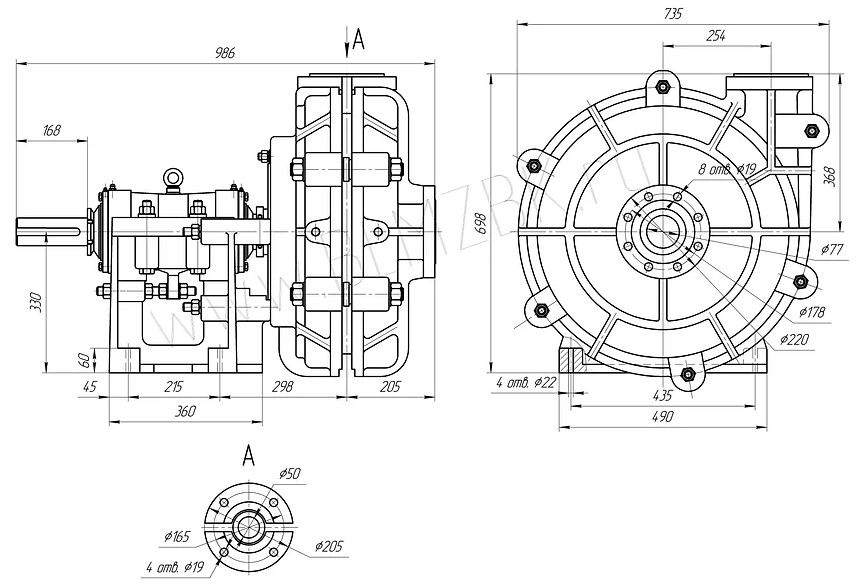

Габаритные и присоединительные размеры насоса Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН)

Перечень быстроизнашивающихся запасных частей насоса Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН)

• Колесо рабочее, насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН), черт.№В-58.02.02, материал - ИЧХ28Н2;
• Корпус внутренний, насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН), черт.№В-58.02.01, материал - ИЧХ28Н2;
• Бронедиск передний, насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН), черт.№В-58.02.03, материал - ИЧХ28Н2;
• Диск задний, насос Вр3/2D-HН (насос Warman 3/2 D-HН, Варман 3/2 D-HН), черт.№В-58.02.04, материал - ИЧХ28Н2.
