Назначение: шламовые насосы Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH) и агрегаты на их основе предназначены для перекачивания высокоабразивных гидросмесей с рН 6...12, плотностью до 2200 кг/м3, температурой от 278 до 343 К (от 5 до 70°С), объемной концентрацией твердых включений до 40%, максимальный размер твердых частиц 12 мм, микротвердостью до 11000 МПа.

Шламовые насосы  Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH), применяются в любой отрасли промышленности, где необходимо обеспечить гидротранспорт твердых частиц, вызывающих интенсивный абразивный износ контактирующего с ними материала. С учётом требований, предъявляемых к этим грунтовым насосам по износостойкости и условиям эксплуатации, завод изготавливает их с проточной частью из износостойкого сплава ИЧХ28Н2.

Область применения шламовых насосов Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH): горно-обогатительные и горно-металлургические предприятия, теплоэлектростанции, предприятия по производству цемента, алмазо- и золотодобывающие предприятия, технологические линии дробления, обогащения полезных ископаемых и т.п.

Шламовые насосы Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH) - центробежные, горизонтальные, одноступенчатые, консольные с осевым подводом гидросмеси к рабочему колесу, напорный патрубок регулируется с шагом 45˚ в плоскости перпендикулярной оси вала. Тип уплотнения вала шламовых насосов Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH) представлен двумя вариантами: мягкий сальник с подачей промывочной воды и экспеллерное (центробежное) уплотнение, которое позволяет работать без подачи промывочной воды.

Шламовые насосы Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH) и агрегаты электронасосные на их основе изготавливаются в соответствии с требованиями, предусмотренным ТУ 3631-014-71868127-14.

Технические характеристики насоса Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH)

• Производительность:   126 - 252 куб.метров/час;
• Напор:  12 - 97 метров;
• Частота вращения:  600 - 1400 об/мин;
• Максимально допускаемая мощность электродвигателя:   120 кВт;
• Максимальный КПД:   50%;
• NPSH:  2 - 5 метров;
• Диаметр рабочего колеса - 510 мм
• Масса насоса - 1250 кг.

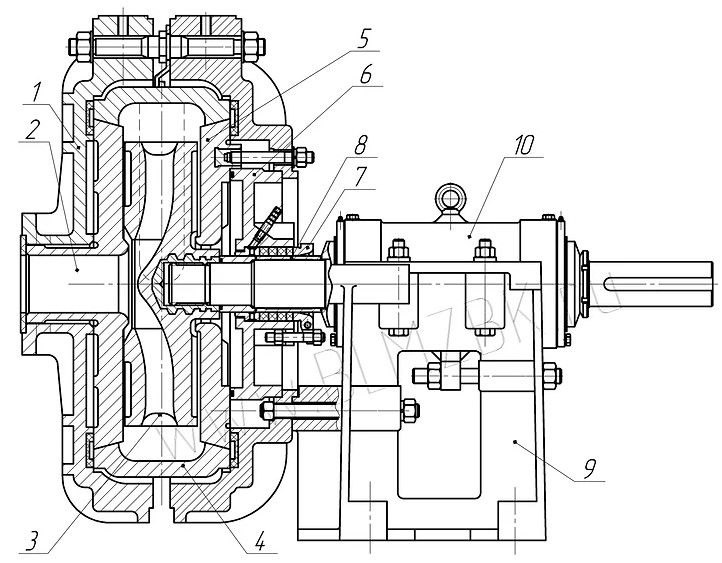

Общий вид насоса Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH)

1. Корпус наружный, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 2. Диск всасывающий, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 3. Колесо рабочее, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 4. Корпус внутренний, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 5. Диск задний, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 6. Корпус сальника, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 7. Крышка сальника, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 8. Втулка защитная, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 9. Корпус станина, шламовый насос типа Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH); 10. Подшипниковый узел в сборе, шламовый насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH).

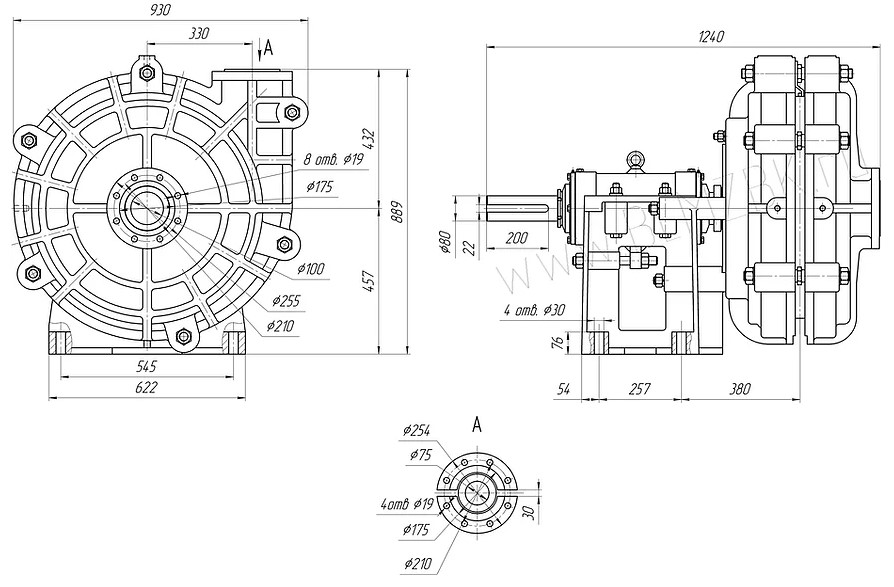

Габаритные и присоединительные размеры насоса Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH)

Перечень быстроизнашивающихся запасных частей насоса Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH)

• Колесо рабочее, насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH), черт.№В-59.02.02, материал - ИЧХ28Н2;
• Корпус внутренний, насос Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH), черт.№В-59.02.01, материал - ИЧХ28Н2;
• Бронедиск передний, Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH), черт.№В-59.02.03, материал - ИЧХ28Н2;
• Диск задний, Вр4/3Е-HH (насос Warman 4/3 Е-HH (Варман 4/3 Е-HH), черт.№В-59.02.04, материал - ИЧХ28Н2.
