Назначение: шламовые насосы Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6) и агрегаты на их основе предназначены для перекачивания высокоабразивных гидросмесей с рН 6...12, плотностью до 2200 кг/м3, температурой от 278 до 343 К (от 5 до 70°С), объемной концентрацией твердых включений до 40%, максимальный размер твердых частиц 12 мм, микротвердостью до 11000 МПа.

Шламовые насосы  Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6), применяются в любой отрасли промышленности, где необходимо обеспечить гидротранспорт твердых частиц, вызывающих интенсивный абразивный износ контактирующего с ними материала. С учётом требований, предъявляемых к этим грунтовым насосам по износостойкости и условиям эксплуатации, завод изготавливает их с проточной частью из износостойкого сплава ИЧХ28Н2.

Область применения шламовых насосов Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6): горно-обогатительные и горно-металлургические предприятия, теплоэлектростанции, предприятия по производству цемента, алмазо- и золотодобывающие предприятия, технологические линии дробления, обогащения полезных ископаемых и т.п.

Шламовые насосы Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6) - центробежные, горизонтальные, одноступенчатые, консольные с осевым подводом гидросмеси к рабочему колесу, напорный патрубок регулируется с шагом 45˚ в плоскости перпендикулярной оси вала. Тип уплотнения вала шламовых насосов Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6) представлен двумя вариантами: мягкий сальник с подачей промывочной воды и экспеллерное (центробежное) уплотнение, которое позволяет работать без подачи промывочной воды.

Шламовые насосы Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6) и агрегаты электронасосные на их основе изготавливаются в соответствии с требованиями, предусмотренным ТУ 3631-014-71868127-14.

Технические характеристики насоса Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6)

• Производительность:   360 - 828 куб.метров/час;
• Напор:  10 - 61 метров;
• Частота вращения:  500 - 1140 об/мин;
• Максимально допускаемая мощность электродвигателя:   120 кВт;
• Максимальный КПД:   72%;
• NPSH:  2 - 9 метров;
• Диаметр рабочего колеса - 560 мм
• Масса насоса - 1480 кг.

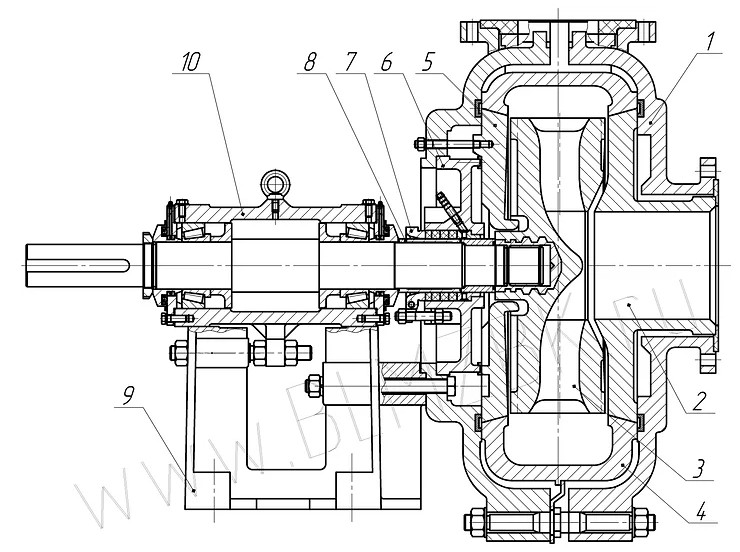

Общий вид насоса Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6)

1. Корпус наружный, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 2. Диск всасывающий, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 3. Колесо рабочее, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 4. Корпус внутренний, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 5. Диск задний, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 6. Корпус сальника, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 7. Крышка сальника, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 8. Втулка защитная, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 9. Корпус станина, шламовый насос типа Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6); 10. Подшипниковый узел в сборе, шламовый насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6).

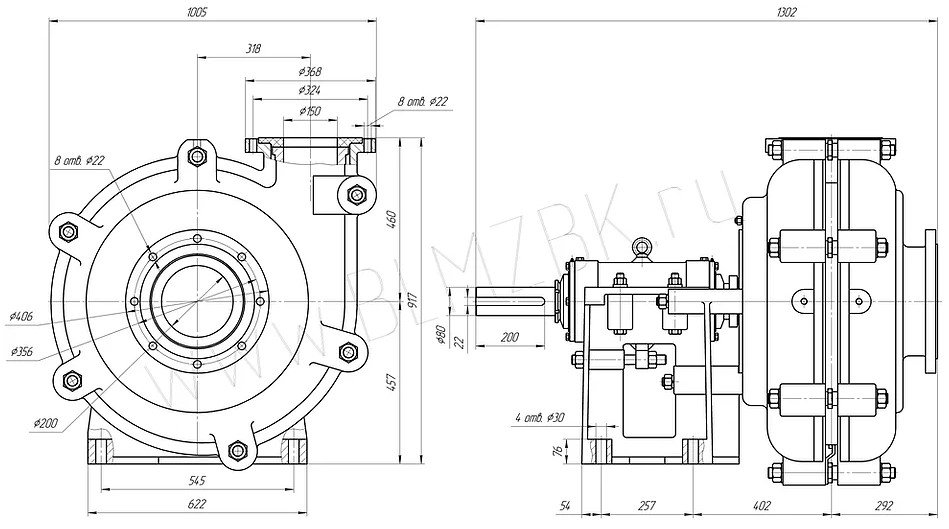

Габаритные и присоединительные размеры насоса Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6)

Перечень быстроизнашивающихся запасных частей насоса Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6)

• Колесо рабочее, насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6), черт.№Н14.322.00.001-01, материал - ИЧХ28Н2;
• Корпус внутренний, насос Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6), черт.№Н14.322.00.002, материал - ИЧХ28Н2;
• Бронедиск передний, Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6), черт.№Н14.322.00.003, материал - ИЧХ28Н2;
• Диск задний, Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6), черт.№ОГМ-081.00.13-01, материал - ИЧХ28Н2.

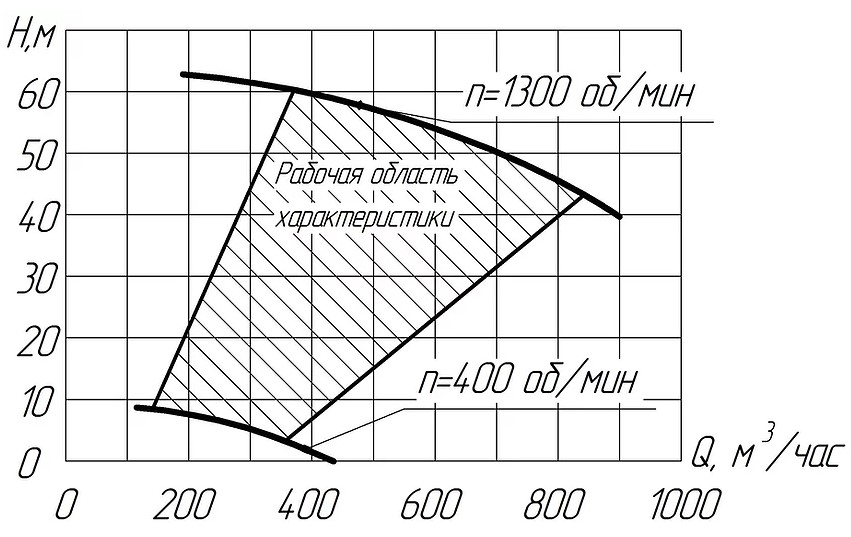

График рабочих характеристик насоса Вр8/6Е-АН (насос Warman 8/6, насос Варман 8/6) (испытанного на воде плотностью 1000 кг/куб.метр)
