| Артикул: | 86 316 400 |
| Точность измерения расхода: | |
| Точность измерения плотности:: | |
| Выходной сигнал: | 4-20 мА, импульсный и Modbus RS485 |
| Воспроизводимость:: | |
| Рабочая температура: | |
| Температура жидкости: | |
| Материал корпуса: | SS304; SS316 |
| Подключение: | |
| Температура окружающей среды: | -10 - +50 С |
| Область применения: | |
| Объем за оборот: | |
| Точность: | для жидкости: ± 1,0%; для газа: ± 1,5% |
| MOQ: | 1 комплект |
| Оплата: | T / T, LC, PayPal, West Union |
| Время выполнения: | 7-10 рабочих дней |
| Отгрузка: | FedEx, DHL, авиакомпания, море и другие |
| Производитель: | Sure Instrument |

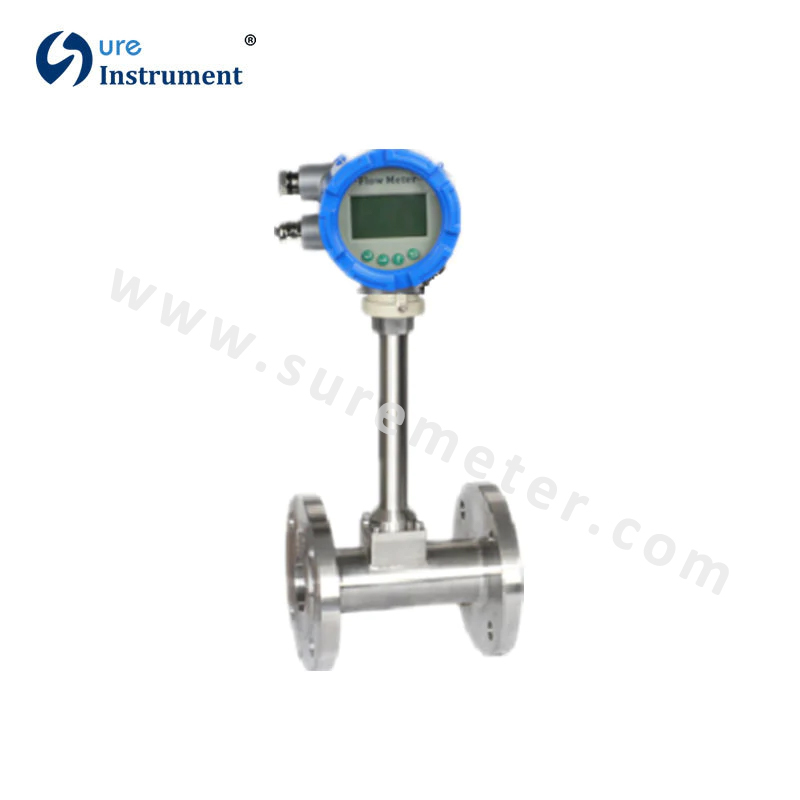

Вихревой расходомер используется для измерения скорости потока газов или жидкостей в полных трубопроводах.
Периодический отвод вихрей происходит сначала с одной стороны, а затем с другой стороны тела обтекания (тела с вихрями), установленного перпендикулярно оси трубы. Выделение вихрей создает так называемую «вихревую дорожку Кармана» с чередующимися условиями давления, частота которых пропорциональна скорости потока.
Использование
- Котельная промышленность (Измерение пара)
- Производство сжатого воздуха
- Текстильная промышленность
- Бумажная промышленность
- Тепловая промышленность
- Металлургическая промышленность
- Обработка пластмасс
Технические характеристики
|
Диапазон применения |
|
|
Измеренное значение |
|
|
Первичное измеренное значение |
Скорость потока |
|
Вторичное измеренное значение |
Объемный расход (доступно давление и температура) |
|
Температура |
|
|
Температура процесса |
Уровень T1: -20 ℃… + 100 ℃ |
|
Уровень T2: -20 ℃… + 250 ℃ |
|
|
Уровень T3: -20 ℃… + 350 ℃ |
|
|
Уровень T4: -20 ℃… + 420 ℃ |
|
|
Температура окружающей среды |
-10 ℃… + 50 ℃ |
|
Давление |
|
|
EN 1092-1 |
DN200… DN300: PN10 |
|
DN100… DN200: PN16 |
|
|
DN15… DN80: PN25 |
|
|
Другое давление по запросу |
|
|
ASME B 16.5 |
1/2 ”… 8”: 150 фунтов RF |
|
Другое давление по запросу |
|
|
JIS |
1/2 ”… 8”: 10K |
|
Другое давление по запросу |
|
|
Эталонное состояние |
Условия потока аналогичны EN 29104 |
|
Среда: вода / газ / пар |
|
|
Температура: -10 ℃… + 30 ℃ |
|
|
Входная секция: & # 8805; 10DN |
|
|
Точность |
Для жидкости: ± 1,0% от нормы |
|
Для пара и газа: ± 1,5% от нормы |
|
|
Материал корпуса |
SS304 |
|
SS306 |
|
|
Конвертер Материал |
Стандарт: литой под давлением алюминий с полиуретановым покрытием |
Выбор модели
|
Модель |
Суффикс-код |
Описание |
|||||||
|
LUGB- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Вихревой расходомер |
|
Жидкость |
L |
|
|
|
|
|
|
|
Жидкость |
|
грамм |
|
|
|
|
|
|
|
Газ / Воздух |
|
|
S |
|
|
|
|
|
|
|
Стим |
|
|
Диаметр |
XXX |
|
|
|
|
|
|
Стенд для диаметра |
|
|
Состав |
S |
|
|
|
|
|
Компактный тип |
||
|
L |
|
|
|
|
|
Удаленный тип |
|||
|
Тип конвертера |
C |
|
|
|
|
Жидкость: жидкость; 24 В постоянного тока; 4-20 мА / импульсный выход; Цифровой дисплей; Бывший |
|||
|
V |
|
|
|
|
24 В постоянного тока; 4-20 мА / Импульсный выход (тип V только для применения газа / пара); Цифровой дисплей; Бывший |
||||
|
D |
|
|
|
|
24 В постоянного тока; 4-20 мА / импульсный выход; Компенсация температуры и давления; Цифровой дисплей; Бывший |
||||
|
БД |
|
|
|
|
24 В постоянного тока; 4-20 мА / импульсный выход; Компенсация температуры и давления; Цифровой дисплей; Бывший |
||||
|
DA |
|
|
|
|
24 В постоянного тока; 4-20 мА / импульсный выход; Компенсация температуры и давления; Цифровой дисплей; Бывший |
||||
|
DV |
|
|
|
|
24 В постоянного тока; 4-20 мА / импульсный выход; Компенсация температуры и давления; Цифровой дисплей; Бывший |
||||
|
Уведомление: |
|
||||||||
|
Материал корпуса |
S4 |
|
|
|
SS304 |
||||
|
S6 |
|
|
|
SS306 |
|||||
|
Взрывобезопасный |
BT |
|
|
ExdIIBT6 |
|||||
|
CT |
|
|
ExibIICT4 |
||||||
|
NA |
|
|
Без взрывозащиты |
||||||
|
Связь |
WAF |
|
Межфланцевое соединение |
||||||
|
DXX |
|
D16: фланец DIN PN 16; D25: DIN PN 25 Фланец ... |
|||||||
|
AXX |
|
A15: фланец ANSI 150 #; A30: Фланец ANSI 300 # & # 8230; |
|||||||
|
JXX |
|
J10: фланец JIS 10K; J20: Фланец JIS 20K ... |
|||||||
|
Температурный рейтинг |
Т1 |
-20 ℃… + 100 ℃ |
|||||||
|
Т2 |
-20 ℃… + 250 ℃ |
||||||||
|
Т3 |
-20 ℃… + 350 ℃ |
||||||||
|
Т4 |
-20 ℃… + 420 ℃ |
||||||||
 |
