| Артикул: | 86 316 630 |
| Подключение: | |
| Область применения: | |
| Объем за оборот: | |
| Точность: | ± 1,0%; ± 1,5% |
| MOQ: | 1 комплект |
| Оплата: | T / T, LC, PayPal, West Union |
| Время выполнения: | 7-10 рабочих дней |
| Источник питания: | 24 В постоянного тока |
| Отгрузка: | FedEx, DHL, авиакомпания, море и другие |
| Производитель: | Sure Instrument |
| Модель: | LLQ |
| Выходной сигнал: | 4-20 мА, импульсный, карта IC и Modbus RS485 |

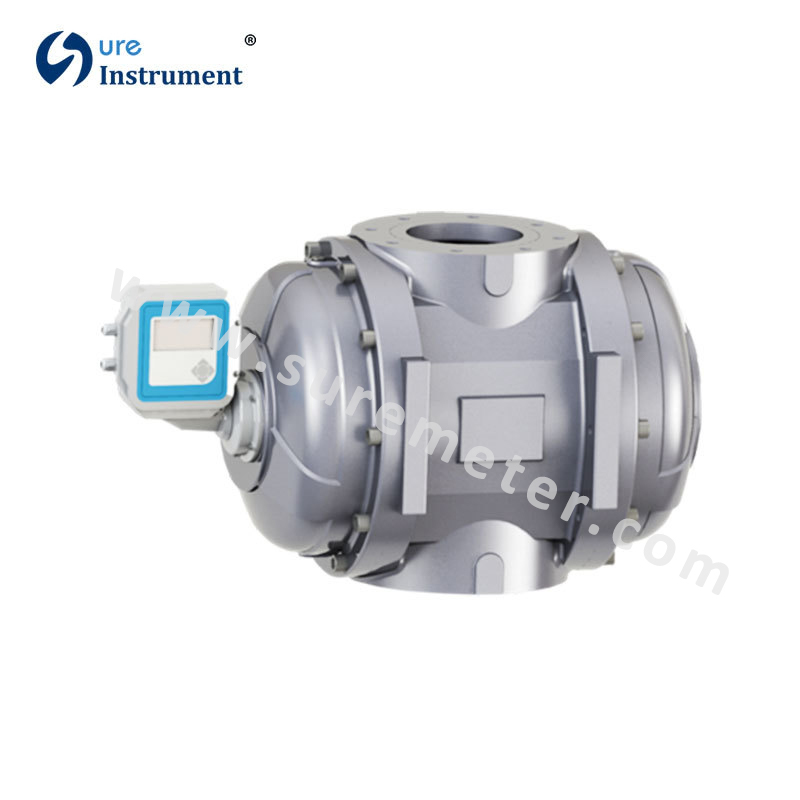

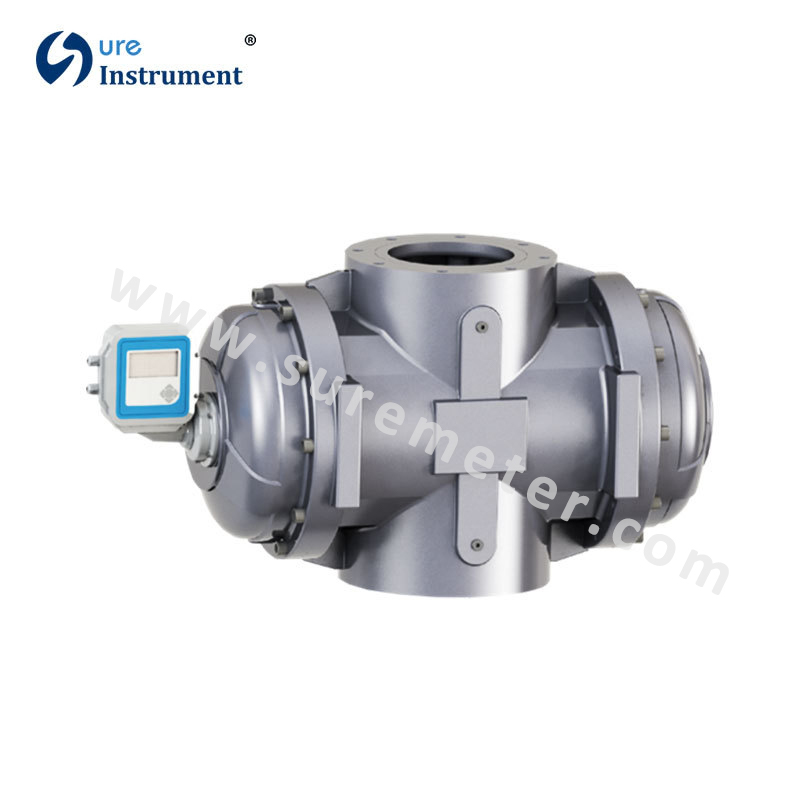

Это поршневой счетчик газа роторного типа, предназначенный для непрерывного измерения и индикации точного измерения газа в трубопроводе. Расходомеры Gas Roots подходят для работы с большинством типов чистых, сухих, обычных газов с постоянным или изменяющимся расходом. Счетчики стандартной конструкции не подходят для работы с ацетиленом, биогазом или сточными газами. Свяжитесь с заводом-изготовителем для получения информации о специально сконструированных счетчиках, изготовленных из материалов, непосредственно совместимых с этими и другими газами.
Описание
Расходомер газовой турбины в секциях LWQ специально разработан для использования с природным газом. измерение сжатого, воздуха и других жидкостей.
Доступны объемный и массовый расход.
-DN25-DN400
-Температура и давление, компенсация
-Связь: RS485
-Подключение: резьба / фланец
-Десять блоков являются дополнительными
Применение:
Для бухгалтерского учета в некоторых отраслях газовой промышленности, который используется в некоторых областях, например, в ресторанах, отелях, станциях регулирования давления газа, гражданском котле и т. Д.
Также доступен для измерения некоторых газов, таких как пропан, азот и других, которые не содержат агрессивных сред.
Технические данные:
|
Связь |
DIN PN16 |
|
Точность |
± 1,5% от нормы |
|
± 1,0% от нормы |
|
|
Состояние |
Температура жидкости: -10 ... + 60 ℃ |
|
Температура окружающей среды: -30 ... + 60 ℃ |
|
|
Относительная влажность: 5% -90% относительной влажности |
|
|
Атмосферное давление: 86 ... 106 кПа |
|
|
Источник питания |
Основная мощность: 24 В постоянного тока |
|
Резервная батарея: литиевая батарея постоянного тока 3,6 В |
|
|
Потребляемая мощность |
<1 Вт |
|
Выход |
Пульс |
|
4-20 мА |
|
|
Карта IC |
|
|
Modbus RS485 |
|
Модель |
Код суффикса |
Описание |
|||||
|
LLQ- |
① |
② |
③ |
④ |
⑤ |
⑥ |
Расходомер газа |
|
Диаметр |
××× |
|
|
|
|
|
025: DN25 |
|
Диапазон расхода |
Q- ×× |
|
|
|
|
См. Таблицу |
|
|
Тип конвертера |
N |
|
|
|
Базовый измеритель: механический дисплей без выхода |
||
|
C |
|
|
|
Цифровой дисплей; Компенсация температуры и давления; Импульсный; 4-20мА; |
|||
|
D |
|
|
|
Цифровой дисплей; автоматическая компенсация температуры и давления |
|||
|
Точность |
10 |
|
|
± 1,0% от нормы |
|||
|
15 |
|
|
± 1,5% от нормы |
||||
|
Номинальное давление |
WP1 |
|
1.0 МПа |
||||
|
WP2 |
|
1,6 МПа |
|||||
|
Связь |
DXX |
D16: фланец DIN PN16; D25: фланец DIN PN25; DN40: фланец DIN PN40 ... |
|||||
|
AXX |
A15: фланец ANSI 150 #; A30: фланец ANSI 300 #; A60: фланец ANSI 600 # ... |
||||||
|
JXX |
J10: фланец JIS 10K; J20: фланец JIS 20K; J40: фланец JIS 40K ... |
||||||
Диапазон расхода:
|
Диаметр |
Модель |
Начальная скорость |
Максимальный расход |
Потеря давления |
Скорость давления |
Точность |
Коэффициент отклонения |
Материал корпуса |
|
м³ / ч |
м³ / ч |
Па |
МПа |
|||||
|
DN25 |
Q-16 |
0,6 |
16 |
120 |
1.0 / 1.6 |
1,5 / 1,0 |
20: 1 |
Алюминиевый сплав |
|
DN40 |
Q-20 |
0,6 |
20 |
130 |
1.0 / 1.6 |
1,5 / 1,0 |
20: 1 |
|
|
Q-25 |
0,6 |
25 |
130 |
1.0 / 1.6 |
1,5 / 1,0 |
20: 1 |
||
|
Q-30 |
0,6 |
30 |
130 |
1.0 / 1.6 |
1,5 / 1,0 |
20: 1 |
||
|
Q-40 |
0,6 |
40 |
180 |
1.0 / 1.6 |
1,5 / 1,0 |
30: 1 |
||
|
Q-60 |
0,6 |
60 |
180 |
1.0 / 1.6 |
1,5 / 1,0 |
60: 1 |
||
|
DN50 |
Q-20 |
0,6 |
20 |
140 |
1.0 / 1.6 |
1,5 / 1,0 |
20: 1 |
|
|
Q-25 |
0,6 |
25 |
140 |
1.0 / 1.6 |
1,5 / 1,0 |
20: 1 |
||
|
Q-30 |
0,6 |
30 |
140 |
1.0 / 1.6 |
1,5 / 1,0 |
20: 1 |
||
|
Q-40 |
0,6 |
40 |
200 |
1.0 / 1.6 |
1,5 / 1,0 |
30: 1 |
||
|
Q-60 |
0,6 |
60 |
200 |
1.0 / 1.6 |
1,5 / 1,0 |
60: 1 |
||
|
Q-85 |
0,6 |
85 |
210 |
1.0 / 1.6 |
1,5 / 1,0 |
70: 1 |
||
|
DN65 |
Q-100 |
0,6 |
100 |
220 |
1.0 / 1.6 |
1,5 / 1,0 |
70: 1 |
|
|
Q-140 |
0,6 |
140 |
220 |
1.0 / 1.6 |
1,5 / 1,0 |
120: 1 |
||
|
DN80 |
Q-100 |
0,8 |
100 |
220 |
1.0 / 1.6 |
1,5 / 1,0 |
70: 1 |
|
|
Q-140 |
0,8 |
140 |
240 |
1.0 / 1.6 |
1,5 / 1,0 |
100: 1 |
||
|
Q-200 |
0,8 |
200 |
240 |
1.0 / 1.6 |
1,5 / 1,0 |
100: 1 |
||
|
DN100 |
Q-300 |
0,8 |
300 |
280 |
1.0 / 1.6 |
1,5 / 1,0 |
110: 1 |
|
|
Q-450 |
0,8 |
450 |
300 |
1.0 / 1.6 |
1,5 / 1,0 |
110: 1 |
||
|
DN150 |
Q-650 |
10 |
650 |
580 |
1.0 / 1.6 |
1,5 / 1,0 |
80: 1 |
Литой lron |
|
Q-1000 |
10 |
1000 |
600 |
1.0 / 1.6 |
1,5 / 1,0 |
80: 1 |
||
|
DN200 |
Q-1600 |
20 |
1600 |
850 |
1.0 / 1.6 |
1,5 / 1,0 |
60: 1 |
|
|
DN250 |
Q-3000 |
30 |
3000 |
1050 |
1.0 / 1.6 |
1.0 / 1.6 |
40: 1 |
