| Артикул: | 86 316 610 |
| Область применения: | |
| Температура: | -20 - +60 о С |
| Объем за оборот: | |
| Точность: | ± 1,0%; ± 0,5% |
| MOQ: | 1 комплект |
| Оплата: | T / T, LC, PayPal, West Union |
| Время выполнения: | 7-10 рабочих дней |
| Отгрузка: | FedEx, DHL, авиакомпания, море и другие |
| Производитель: | Sure Instrument |
| Выходной сигнал: | 4-20 мА, импульсный |
| Рабочая температура: | |
| Температура жидкости: | |
| Материал корпуса: | SS304; SS316 |
| Подключение: |
Описание

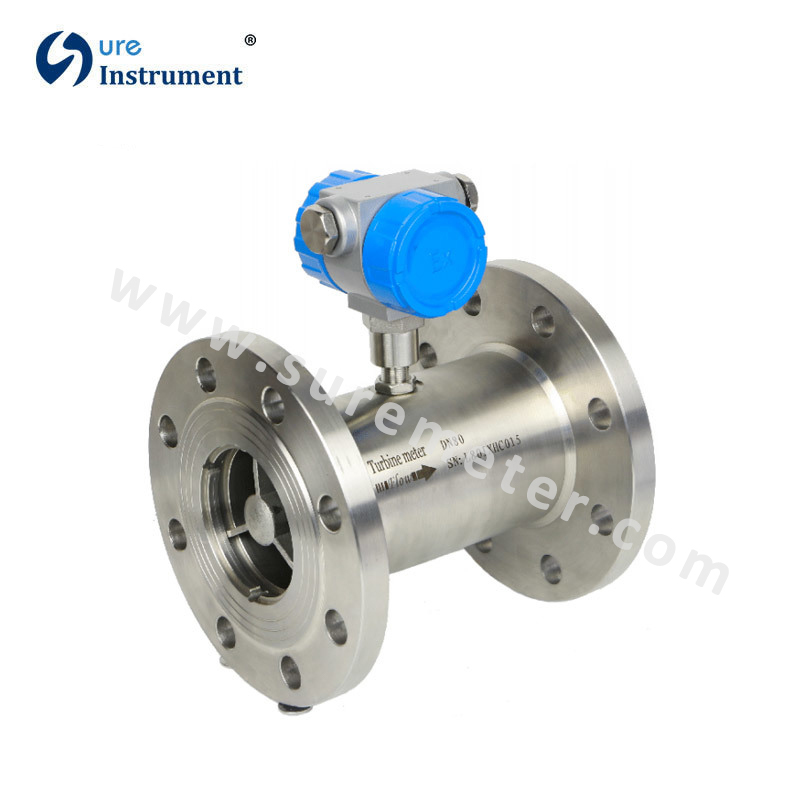

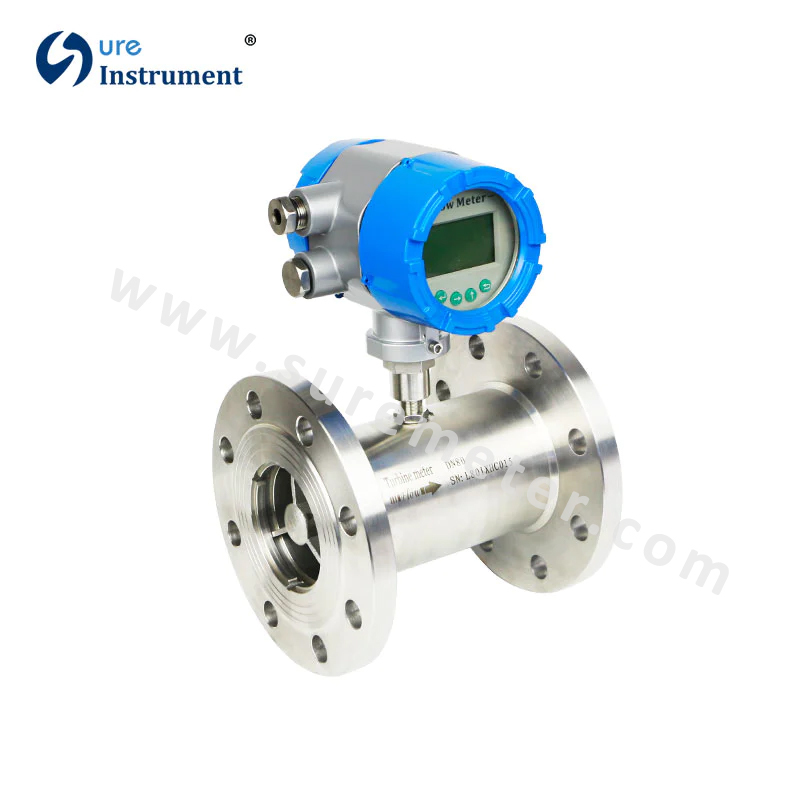

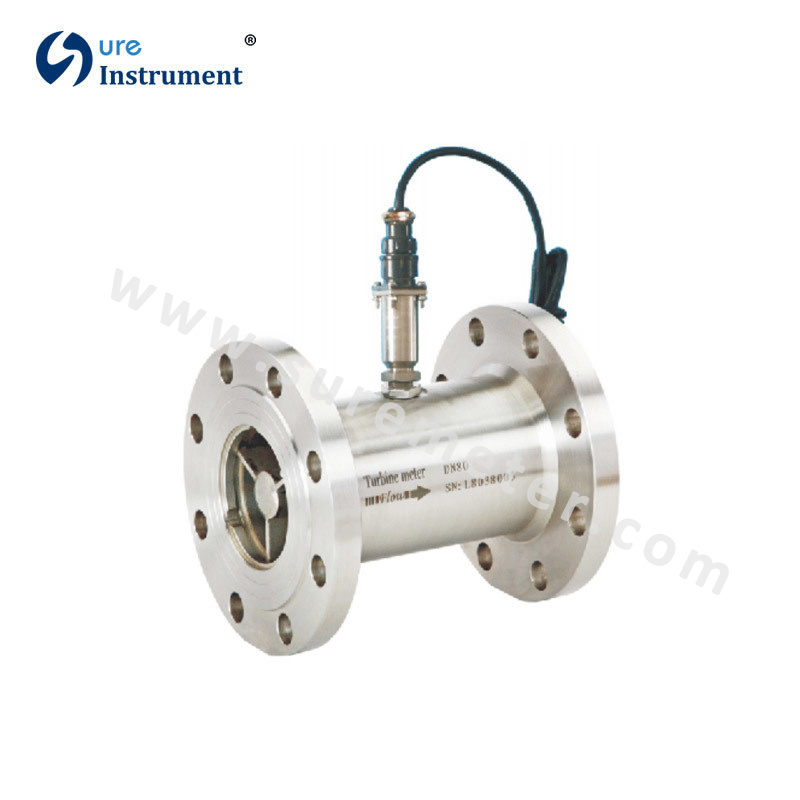

Турбинный расходомер жидкости серии LWGY специально разработан для использования в системах измерения и контроля воды, дизельного топлива, бензина и других жидкостей. Они работают по принципу турбины, то есть скорость вращения крыльчатки в потоке жидкости измеряется и преобразуется в импульсные сигналы или сигналы 4-20 мА.
Технические данные:
-Выход: импульсный; 4-20 мА
-Точность: ± 1,0 от скорости; ± 0,5% от скорости
-Рабочая температура: -2O .., + 6O ℃
-Температура жидкости: -2O ... + 15O ℃ -Материал корпуса
: SS304; SS316
- Материал ротора: 2Cr13; CD4MCu
- Материал подшипника: карбид вольфрама
Применение:
- Нефтехимическая / энергетическая промышленность
- Гидравлические / смазочные системы
- Нефтегазовая промышленность
- Испытательные системы
- Дистиллированная вода
- Чистая вода
- Пищевая промышленность и производство напитков
Выбор модели:
|
Модель |
Код суффикса |
Описание |
||||||||
|
Диаметр |
XXX |
|
|
|
|
|
|
|
|
Диаметр подставки 004: DN4: 006: DN6 DN4-DN200 |
|
Тип конвертера |
N1 |
|
|
|
|
|
|
|
24 В постоянного тока; Импульсный выход; Нет дисплея |
|
|
N2 |
|
|
|
|
|
|
|
24 В постоянного тока; Импульсный выход; без дисплея; Бывший |
||
|
А |
|
|
|
|
|
|
|
24 В постоянного тока; Выход 4-20 мА; Нет дисплея; Бывший |
||
|
E1 |
|
|
|
|
|
|
|
Батарейный источник питания; Нет выхода; Бывший; Цифровой дисплей |
||
|
E2 |
|
|
|
|
|
|
|
24 В постоянного тока; 2-проводный выход 4-20 мА; Ex; Цифровой дисплей |
||
|
E3 |
|
|
|
|
|
|
|
24 В постоянного тока; Импульсный выход; Пример: Дисплей |
||
|
E4 |
|
|
|
|
|
|
|
24 В постоянного тока; Выход 0-20 мА; БЫВШИЙ; Цифровой дисплей |
||
|
E5 |
|
|
|
|
|
|
|
24 В постоянного тока; 3-проводный 4-20 мА / импульсный выход; БЫВШИЙ; Цифровой дисплей |
||
|
M |
|
|
|
|
|
|
|
220Vac; Выход 4-20 мА; БЫВШИЙ; Цифровой дисплей |
||
|
FE |
|
|
|
|
|
|
|
FE: преобразователь серии Fluidwell E |
||
|
FF |
|
|
|
|
|
|
|
FF: преобразователь серии Fluidwell F |
||
|
Уведомление: |
|
|
|
|
|
|
|
1) Modbus RS485 не является обязательным для типов E2, E3, E4, E5 и M |
||
|
2) Двойное питание (24 В постоянного тока + аккумулятор) не является обязательным для E2, E3, E4, E5, G |
||||||||||
|
Точность |
10 |
|
|
|
|
|
|
± 1,0% от скорости |
||
|
05 |
|
|
|
|
|
|
± 0,5% от ставки |
|||
|
Диапазон расхода |
S |
|
|
|
|
|
Стандартный диапазон |
|||
|
E |
|
|
|
|
|
Расширенный диапазон |
||||
|
Материал корпуса |
S4 |
|
|
|
|
SS304 |
||||
|
S6 |
|
|
|
|
SS316 |
|||||
|
PL |
|
|
|
|
Пластик (DN15-DN50) |
|||||
|
Материал ротора |
Cr |
|
|
|
2Cr13 |
|||||
|
CD |
|
|
|
CD4MCu |
||||||
|
Взрывобезопасный |
BT |
|
|
Exd II BT6 |
||||||
|
NA |
|
|
Без взрывозащиты |
|||||||
|
Связь |
THM |
|
Наружная резьба; Доступны для диаметров DN4… DN50 |
|||||||
|
THF |
|
Внутренняя резьба; Доступны для диаметров DN4… DN50 |
||||||||
|
WAF |
|
Межфланцевое соединение |
||||||||
|
DXX |
|
D16: фланец DIN PN16; D25: DIN PN25… |
||||||||
|
AXX |
|
A15: фланец ANSI 150 #; A30: ANSI 300 # ... |
||||||||
|
JXX |
|
J10: фланец JIS 10K; J20: JIS 20K… |
||||||||
|
Температура |
Т1 |
-20 ... + 80 ° С |
||||||||
|
Т2 |
-20 ... + 120 ° С |
|||||||||
|
Т3 |
-20 ... + 150 ° С |
|||||||||
Описание:
Турбинный расходомер для санитарных жидкостей специально разработан для измерения пищевых жидкостей, таких как молоко, сливки, соки из различных фруктов, фармацевтические жидкости и т. Д. Он доступен с компактной или удаленной версией преобразователя, может быть установлен горизонтально или вертикально с различными вариантами дополнительные концевые фитинги в соответствии с вашими требованиями.
Технические данные
-DN4-DN100
-Вязкость от 1 до 10
сСт-Устойчивость к давлению до 10 бар
-Связь: Modbus RS485
Выбор модели:
|
Модель |
Код суффикса |
Описание |
||||||||
|
LWS- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Санитарный жидкостный турбинный расходомер |
|
Диаметр |
XXX |
|
|
|
|
|
|
|
|
Стенд для диаметра |
|
Тип конвертера |
N1 |
|
|
|
|
|
|
|
24 В постоянного тока; Импульсный выход; Нет дисплея |
|
|
N2 |
|
|
|
|
|
|
|
24В DC; Импульсный выход; Без дисплея; Ex |
||
|
А |
|
|
|
|
|
|
|
24 В постоянного тока; выход 4-20 мА; без дисплея; Ex |
||
|
E1 |
|
|
|
|
|
|
|
Питание от батареи; Нет выхода; Ex; Цифровой дисплей |
||
|
E2 |
|
|
|
|
|
|
|
24 В постоянного тока; 2-проводный выход 4-20 мА; Ex; цифровой дисплей |
||
|
E3 |
|
|
|
|
|
|
|
24В DC; Импульсный выход; Ex; Цифровой дисплей |
||
|
E4 |
|
|
|
|
|
|
|
24 В постоянного тока; выход 0-20 мА; Ex; цифровой дисплей |
||
|
E5 |
|
|
|
|
|
|
|
24 В постоянного тока; 3-проводный 4-20 мА / импульсный выход; Ex; цифровой дисплей |
||
|
грамм |
|
|
|
|
|
|
|
110-240 В переменного тока; выход 4-20 мА; Ex; цифровой дисплей |
||
|
FE |
|
|
|
|
|
|
|
Преобразователь серии Fluidwell E (см. Стр. 23) |
||
|
FF |
|
|
|
|
|
|
|
Преобразователь серии Fluidwell F (см. Стр. 24) |
||
|
Уведомление: |
|
|
|
|
|
|
|
1) Modbus RS485 не является обязательным для E2, E3, E4, E5 и типа "E" |
||
|
|
|
|
|
|
|
|
2) Двойное питание (24 В постоянного тока + аккумулятор) не является обязательным для E2, E3, E4, E5 и G |
|||
|
Точность |
10 |
|
|
|
|
|
|
± 1,0% от нормы |
||
|
5 |
|
|
|
|
|
|
± 0,5% от нормы |
|||
|
Диапазон расхода |
S |
|
|
|
|
|
Стандартный диапазон |
|||
|
E |
|
|
|
|
|
Расширенный диапазон |
||||
|
Материал корпуса |
S4 |
|
|
|
|
SS304 |
||||
|
Материал ротора |
Cr |
|
|
|
2Cr13 |
|||||
|
CD |
|
|
|
CD4MCu |
||||||
|
Взрывобезопасный |
BT |
|
|
Exd II BT6 |
||||||
|
NA |
|
|
Никто |
|||||||
|
Связь |
TRC |
|
Тройной зажим для сантехнического подключения |
|||||||
|
Температурный рейтинг |
Т1 |
-20 ... + 80 ℃ |
||||||||
|
Т2 |
-20 ... + 120 ℃ |
|||||||||
|
Т3 |
-20 ... + 150 ℃ |
|||||||||
Описание:
Миниатюрный расходомер основан на теории турбин и предназначен для
измерения микропотока. Этот измеритель имеет чрезвычайно высокую точность,
особенно в условиях высокой температуры и высокого
давления. Электронный датчик импульсов также интегрирован в
этот расходомер минимального расхода. Он может поддерживать точность 2% и
повторяемость 0,25%.・
Благодаря продуманной конструкции,
во время рабочего процесса не может скапливаться мусор, а после работы он становится прозрачным.
-55 * 40 * 47 мм Размер-Около
300 г
-NSF, проверка подлинности CE-
Применение для кофемашины
Выбор модели:
|
Tems |
Диаметр мм |
Диапазон измерения (Л / мин) |
К-фактор (Мл / имп) |
|
1,15 |
0,01–1,86 |
0,5 |
|
|
1.3 |
3,06-108 |
0,6 |
|
|
1.5 |
0,045-2,08 |
0,67 |
|
|
2.0 |
0,085–2,32 |
1.02 |
|
|
2,5 |
0,12–2,4 |
1,44 |
|
|
3,7 |
0,15–3,0 |
2,28 |
|
|
Давление |
Максимум 20,0 бар |
||
|
Температура |
От -10 ° C до 100 ° C |
||
|
Уровень точности |
± 2% |
||
|
Точность повторяемости |
± 0,25% |
||
|
Связь |
Внутренняя резьба G1 / 4 |
||
|
Материал турбины |
Корпус: зеленая латунь (бессвинцовая латунь) |
||
|
Подшипник: нержавеющая сталь INO * 18/8 (1.4305) |
|||
|
ПВДФ (поливинилиденфторид) |
|||
|
Магниты: керамика SrFeO |
|||
