| Артикул: | 86 316 600 |
| Точность измерения плотности:: | 0,002 г / см 3 ; 0,001 г / см 3 ; по желанию |
| Выходной сигнал: | 4-20 мА, импульсный и Modbus RS485 |
| Воспроизводимость:: | 0,10% Расход ± [1/2 (стабильность нулевой точки / расход) * 100]% расхода |
| Рабочая температура: | |
| Материал трубопровода: | SS316L; Хастеллой HC |
| Температура жидкости: | |
| Подключение: | |
| Область применения: | |
| Объем за оборот: | |
| MOQ: | 1 комплект |
| Оплата: | T / T, LC, PayPal, West Union |
| Время выполнения: | 7-10 рабочих дней |
| Отгрузка: | FedEx, DHL, авиакомпания, море и другие |
| Производитель: | ST Series |
| Точность измерения расхода: | 0,2%; 0,1%; по желанию |
т. Д. И расчет компенсации не требуется. Массовый расходомер Кориолиса состоит из двух частей: датчика и преобразователя. Массовый расходомер Corioils разработан и произведен в соответствии с национальными стандартами взрывозащищенности. Стандарт взрывозащиты - Exd ib li Ct5 Gb.
Описание

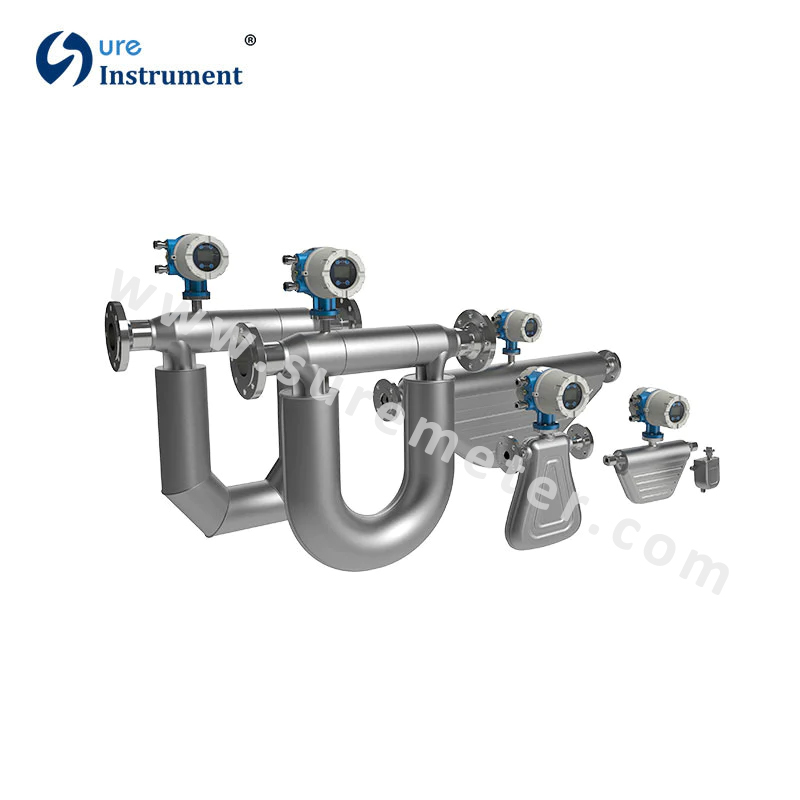

Массовый расходомер Кориолиса может напрямую измерять «массу» жидкости. А точность самая высокая среди всех типов расходомеров, скажем, 0,1-0,2%. Диапазон применения очень велик, и его можно использовать для сред, которые трудно измерить, например, для высоких температур, высокого давления, высокой вязкости, двойных фаз, тройных фаз. Требования к установке низкие, требования к прямой трубе перед и за расходомерами Кориолиса низкие. Они более надежны, стабильны и имеют низкий уровень обслуживания.
Технические данные
|
заявка |
Подходит для жидкого газа. жидкость-sottd. Измерение массы сжиженного газа или измерение объема |
|
Материал трубопровода |
SS316L / Хастеллой HC |
|
Давление |
См. Диаграмму, показанную выше. Специальные заказы будут размещены для высокого давления |
|
Средняя температура |
-5O ℃ ~ 15O ℃ -50uC-250 ℃ -50 ℃ ~ 350 ℃ -100 ℃ -350 ℃ |
|
Температура окружающей среды |
Датчик: -4O ℃ -I5O ℃ ： Передатчик ： -20 ℃ -70 ℃ |
|
Скорость потока MeaAccuracy |
0,2%; 0,1% необязательно |
|
Точность измерения плотности |
0,002 г / см3; 0,001 г / см3 оптический |
|
Повторяемость |
0,10% расход? i / 2 (стабильность точки Zaro / расход) '1OO]% расхода |
|
Выходной сигнал |
4 * 20 мА сопротивление нагрузки <500 Ом (мгновенно или плотно опционально) Импульсный сигнал Flow Rale от 0 до 10 кГц |
|
Символ взрывозащиты |
ExdibllCT5Gb |
Диапазон расхода

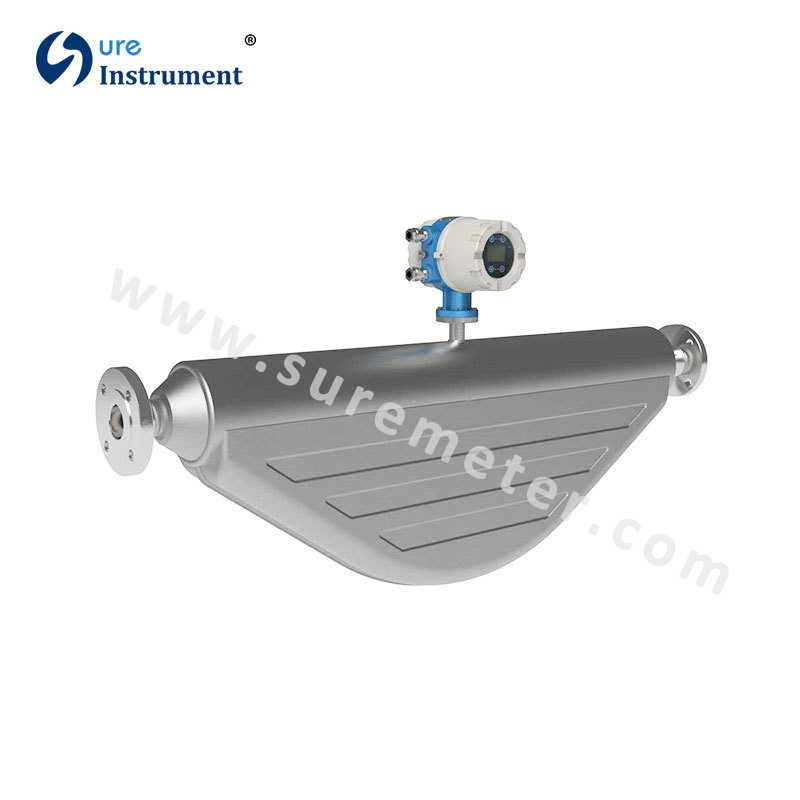

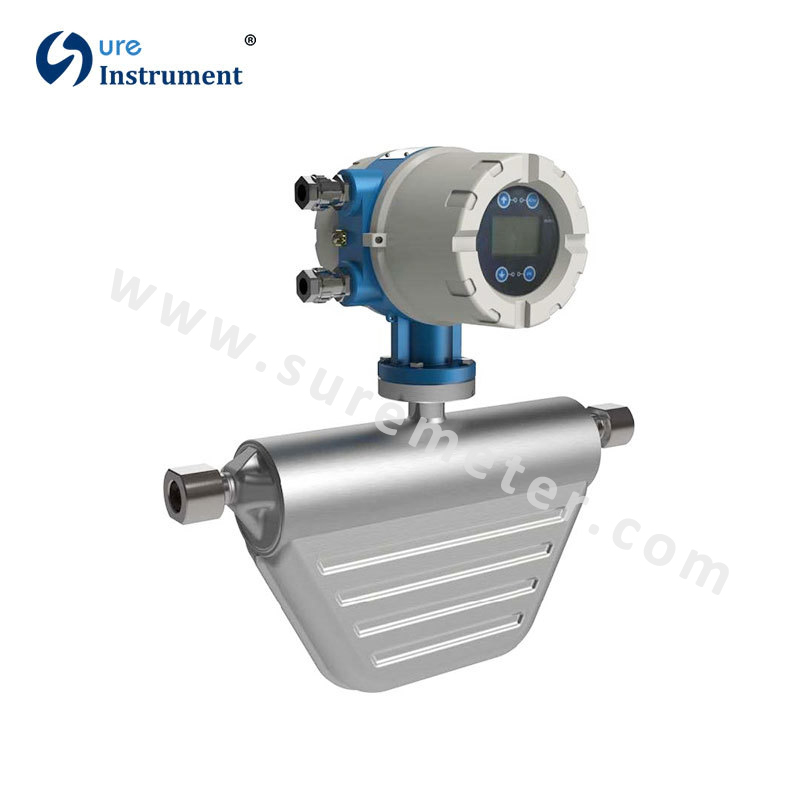

V Тип
|
Технические характеристики |
DN (мм) |
Диапазон расхода жидкости (кг / ч) |
K - газовый коэффициент |
|
SCM-V-005 |
5 |
600 |
60 |
|
SCM-V-015 |
15 |
6000 |
70 |
|
SCM-V-025 |
25 |
18000 |
700-25 |
| Примечание: диапазон расхода газа = диапазон расхода жидкости x плотность технологического газа / K | |||

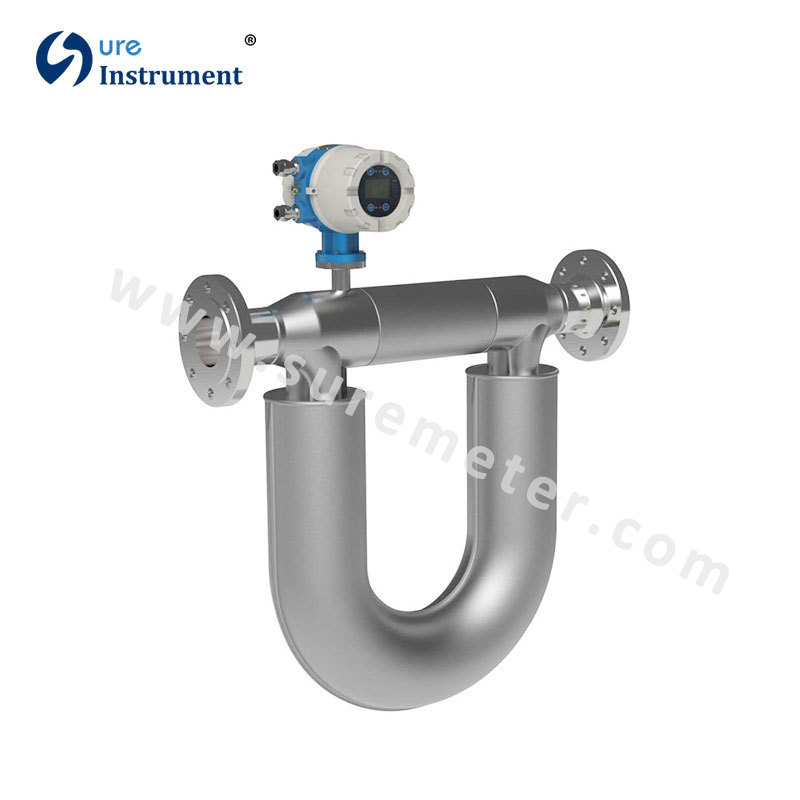

Тип U
|
Модель |
DN (мм) |
Диапазон расхода жидкости (кг / ч) |
K - газовый коэффициент |
|
SCM-U-001N |
1 |
20 |
60 |
|
СКМ-У-002Н |
2 |
60 |
60 |
|
СКМ-У-005Н |
5 |
300 |
70 |
|
СКМ-У-010Н |
10 | 1000 | 80 |
| СКМ-У-015Н | 15 | 6000 | 90 |
| СКМ-У-025Н | 25 | 10000 | 140 |
| SCM-U-040N | 40 | 20000 | 140 |
| SCM-U-040H | 40 | 30000 | 140 |
| СКМ-У-050Н | 50 | 30000 | 140 |
| SCM-U-050H | 50 | 60000 | 160 |
| SCM-U-080N | 80 | 60000 | 160 |
| SCM-U-080H | 80 | 180000 | 215 |
| СКМ-У-100Н | 100 | 100000 | 200 |
| СКМ-У-100Н | 100 | 280000 | 230 |
| СКМ-У-150Н | 150 | 300000 | 230 |
| СКМ-У-150Н | 150 | 640000 | 240 |
| СКМ-У-200Н | 200 | 1100000 | 250 |
| СКМ-У-250Н | 250 | 1800000 | 300 |
| Примечание: диапазон расхода газа = диапазон расхода жидкости x плотность технологического газа / K | |||
Выбор модели
|
Модель |
Код Stuffix |
Описание |
||||||||||
|
СКМ- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
Массовый расходомер Кориолиса |
|
Тип |
V |
|
|
|
|
|
|
|
|
|
|
V Тип |
|
U |
|
|
|
|
|
|
|
|
|
|
Тип U |
|
|
Диаметр |
|
XXX |
|
|
|
|
|
|
|
|
|
Стенд для диаметра |
|
Выходной сигнал |
|
|
1 |
|
|
|
|
|
|
|
|
4-20 мА / 0-10 кГц |
|
Коммуникация |
|
|
1 |
|
|
|
|
|
|
|
|
RS485 |
|
|
|
2 |
|
|
|
|
|
|
|
|
Харт |
|
|
|
|
3 |
|
|
|
|
|
|
|
|
ПФ |
|
|
|
|
4 |
|
|
|
|
|
|
|
|
FF |
|
|
|
|
5 |
|
|
|
|
|
|
|
|
Никто |
|
|
Номинальное давление |
|
|
|
16 |
|
|
|
|
|
|
|
1,6 МПа |
|
|
|
|
40 |
|
|
|
|
|
|
|
4,0 МПа |
|
|
|
|
|
63 |
|
|
|
|
|
|
|
6,3 МПа |
|
|
|
|
|
XX |
|
|
|
|
|
|
|
По запросу (10 МПа, 16 МПа для опций) |
|
|
Температурный рейтинг |
|
|
|
|
Т1 |
|
|
|
|
|
|
-50 ... + 150 ℃ |
|
|
|
|
|
Т2 |
|
|
|
|
|
|
-50 ... + 250 ℃ |
|
|
|
|
|
|
Т3 |
|
|
|
|
|
|
-50 ... + 350 ℃ |
|
|
|
|
|
|
Т4 |
|
|
|
|
|
|
-200 ... + 150 ℃ |
|
|
Материал влажной части |
|
|
|
|
|
S6 |
|
|
|
|
|
SS316 |
|
|
|
|
|
|
HC |
|
|
|
|
|
Хастеллой Сплав C |
|
|
|
|
|
|
|
XX |
|
|
|
|
|
По требованию |
|
|
Рейтинг точности |
|
|
|
|
|
|
01 |
|
|
|
|
0,10% от ставки |
|
|
|
|
|
|
|
02 |
|
|
|
|
0,20% от ставки |
|
|
|
|
|
|
|
|
XX |
|
|
|
|
По требованию |
|
|
Связь |
|
|
|
|
|
|
|
AXX |
|
|
|
Фланец ANSI; A15: ANSI 150 #; A30: ANSI 300 # ... |
|
|
|
|
|
|
|
|
DXX |
|
|
|
Фланец DIN; D16: DIN PN16; DN25: DIN PN25 ... |
|
|
|
|
|
|
|
|
|
JXX |
|
|
|
Фланец JIS; J10K: JIS 10K; J20K: JIS 20K ... |
|
|
|
|
|
|
|
|
|
TRC |
|
|
|
Тип Tri-Clamp (Санитарное соединение) |
|
|
|
|
|
|
|
|
|
THR |
|
|
|
Резьбовое соединение |
|
|
Материал корпуса |
|
|
|
|
|
|
|
|
S4 |
|
|
SS304 |
|
|
|
|
|
|
|
|
|
S6 |
|
|
SS316 |
|
|
Состав |
|
|
|
|
|
|
|
|
|
S |
|
Компактный тип с локальным дисплеем |
|
|
|
|
|
|
|
|
|
|
L |
|
Удаленный дисплей с кронштейном |
|
|
Источник питания |
|
|
|
|
|
|
|
|
|
|
0 |
24 В постоянного тока |
|
|
|
|
|
|
|
|
|
|
|
1 |
220 В переменного тока |
|
