Назначение: песковые насосы типа ПА (с осевым входом) и агрегаты электронасосные на их основе предназначены для перекачивания различных гидросмесей (песчаных, гравийных, продукции флотации руд, и др.) с водородным показателем среды рН от 6 до 12 единиц, температурой до +70°С. Концентрация твердого вещества по объему до 40%, плотность гидросмеси, которую прокачивает насос до 2200 кг/м3, крупность твердых включений до 6 мм.

Песковые насосы типа ПА и агрегаты электронасосные на их основе применяются в металлургии, почти на всех стадиях технологического процесса обогащения руд цветных и черных металлов, в теплоэнергетике для систем шлакозолоудаления, в нефтеперерабатывающей промышленности для транспортировки шлама, в цементной промышленности для транспортировки цементных шламов, при гидромелиоративных работах в сельском хозяйстве, в очистных сооружениях, на стекольных, силикатных и других заводах, а также при любых потребностях в перекачивании загрязненных абразивных вод и фекальных стоков.

Преимуществом песковых насосов ПА является идентичность насосной части для различных диапазонов параметров, что обеспечивается применением привода с различной частотой вращения. Простота обслуживания и надежность в работе при умеренной цене насоса, а также выгода в использовании большого количества насосов этой серии привлекательны для потребителя.

Материал деталей проточной части пескового насоса: рабочее колесо, отвод, диск изготовлены из высококачественного хромоникелевого сплава.

Насосы центробежные песковые типа ПА и агрегаты электронасосные на их основе выпускаются в климатическом исполнении УХЛ и категории размещения при эксплуатации 4 по ГОСТ 15150-69.

Насосы центробежные песковые типа ПА и агрегаты электронасосные на их основе соответствуют требованиям, предусмотренным ТУ 3631-010-71868127-12.

Условное обозначение насосных агрегатов на основе песковых насосов типа ПА

ПА 100-112/17-СП-УХЛ4 или ПА 150-300/30-СП-УХЛ4, где
ПА - тип пескового насоса с осевым входом;
100 или 150 - внутренний диаметр напорного патрубка, мм;
112 или 300 - подача, м3/час;
17 или 30 - напор, м;
СП - сальниковое уплотнение вала с подачей промывочной воды;
УХЛ -климатическое исполнение: умеренно-холодный климат;
4 -категория размещения при эксплуатации по ГОСТ 15150-69.

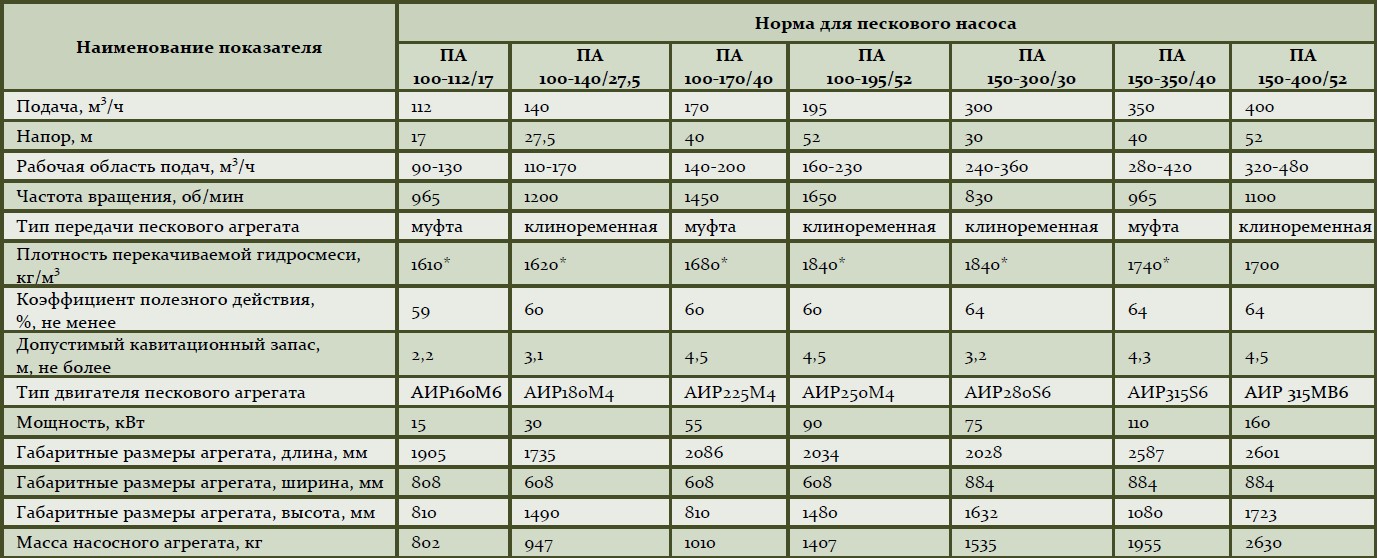

Технические характеристики песковых насосов типа ПА

Перечень быстроизнашивающихся запчастей к песковым насосам типа ПА

1. Отвод
2. Диск
3. Колесо рабочее
4. Втулка защитная

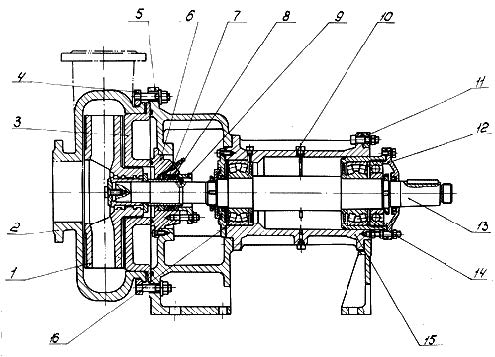

Общий вид песковых насосов типа ПА

1.Колесо рабочее 2. Отвод 3. Диск 4. Кольцо прижимное 5. Корпус 6. Корпус сальника 7. Втулка сальника
8.Набивка сальника 9. Крышка сальника 10. Маслоуказатель 11. Опора задняя 12. Крышка прижимная 13. Вал 14. Гильза 15. Стакан
16.Крышка прижимная.

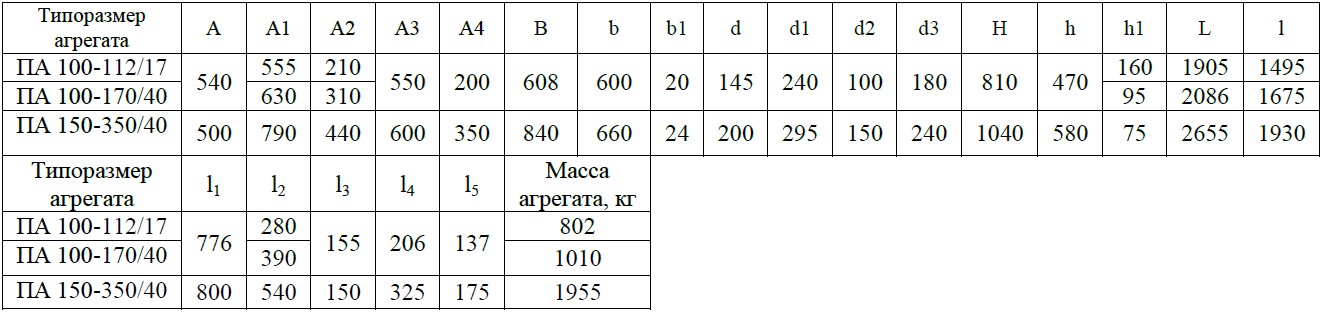

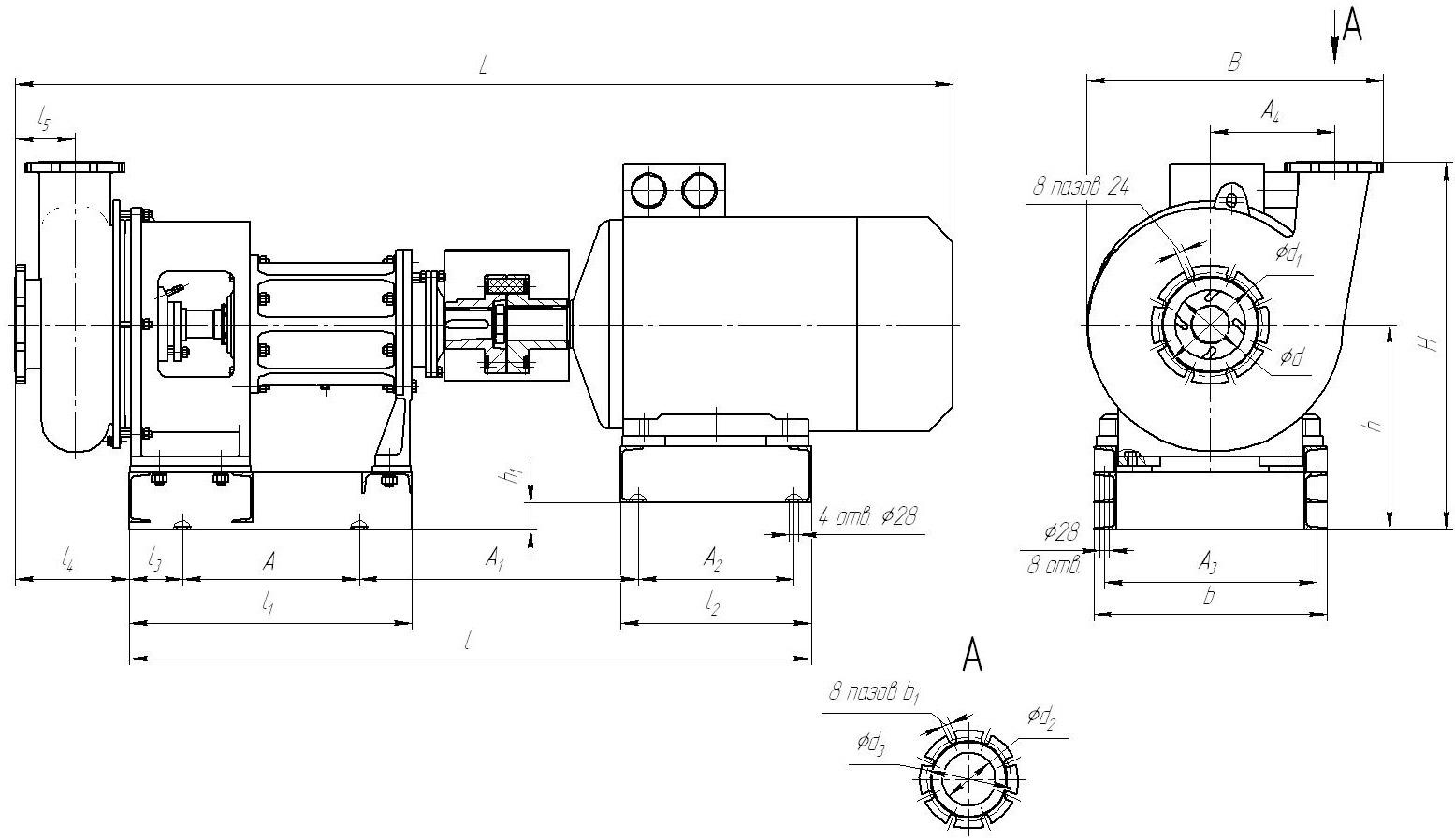

Габаритные и присоединительные размеры агрегатов на основе песковых насосов типа ПА с приводом от электродвигателя напрямую через упругую муфту

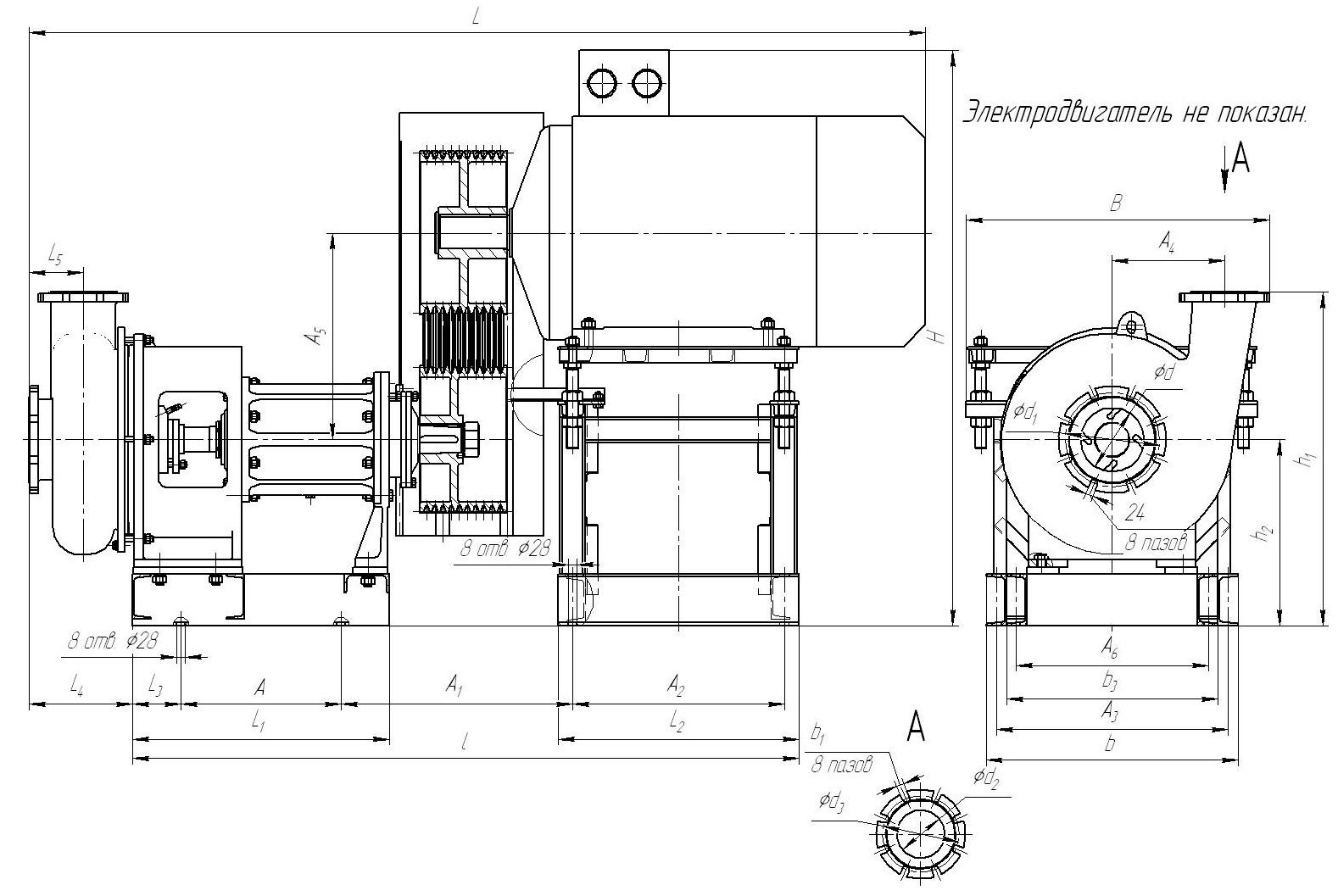

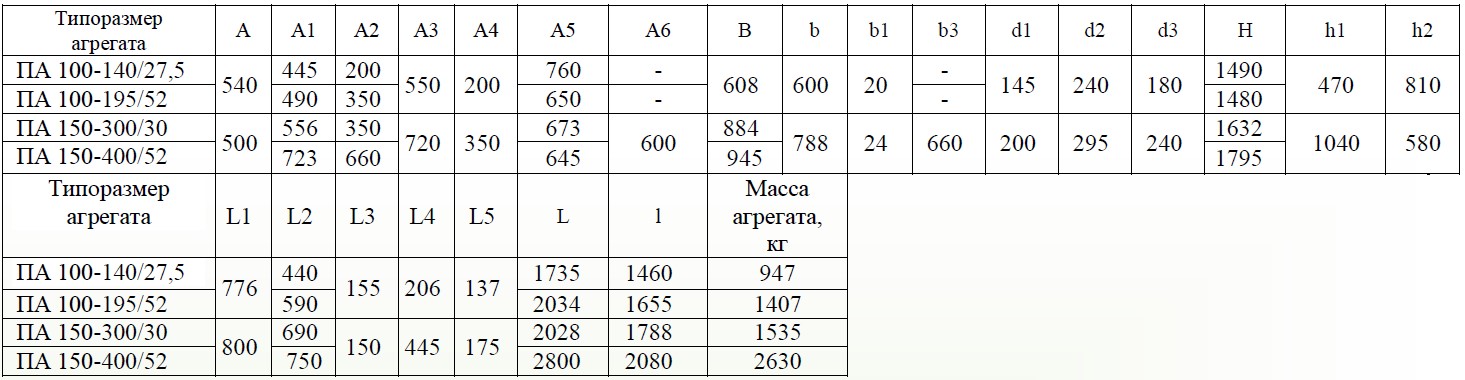

Габаритные и присоединительные размеры агрегатов на основе песковых насосов типа ПА с приводом от электродвигателя через клиноремённую передачу

*Размеры в скобках для ПА150-400/52
