| Артикул: | 87 317 003 |
| Режим и количество выходного сигнала: | |
| Контактная мощность: | |
| Макс. отклонение рычага: | 60° |
| Сила воздействия: | |
| Угол срабатывания первого уровня: | |
| Угол вторичного воздействия: | |
| Предельный угол: | |
| Кабельный ввод: | 1 х М32х1,5 Резьбовое отверстие |
| Режим сброса: | |
| Крепление: | 2 сквозных отверстия для М12-винтов |
| Атмосферное давление: | |
| Диапазон регулировки: | |
| Класс защиты корпуса: | IP65 |
| Корпус: | Чугунное литье |
| Усилие действия: | |
| Производитель: | |
| Угол коммутации: | Стандартное исполнение 10° «-V» 10° на предварительный контакт и 20° главный контакт |

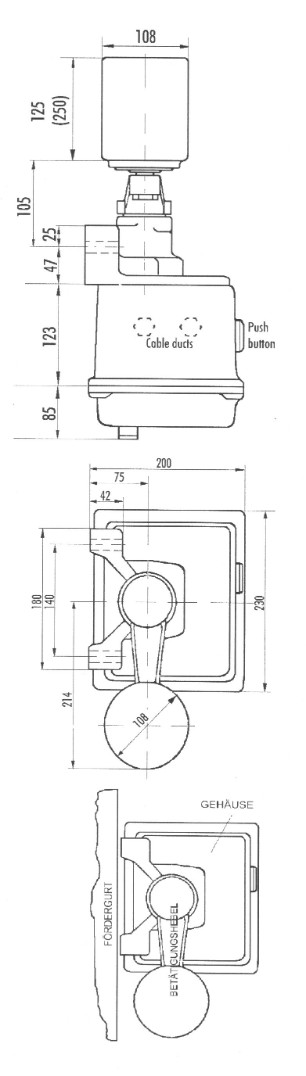

| Высота ролика: | 125 мм/ Ro250:250мм |
| Модель: | |
| Маркировка: | |
| Вес: | 19 кг/Ro250: 20kg |
| Переключательный элемент: | 2 размыкающих и 2 замыкающий контакта |
| Допуск для: | |
| Температура: | -40°С до +85°С |
| Нагрузочная способность контактов: | 230 VAC 5,5 kW /380 VAC 9,5 kW/500VAC 12,5kW |
| Механическое перемещение: | |
| Соответствует нормам: | DIN VDE 0168, EN 60947, EN60204, EN60529 |
| Цвет корпуса: | желтый RAL 1003 или красный RAL3000 |
| Относительная влажность: | |
| Срок службы электроэнергии: |

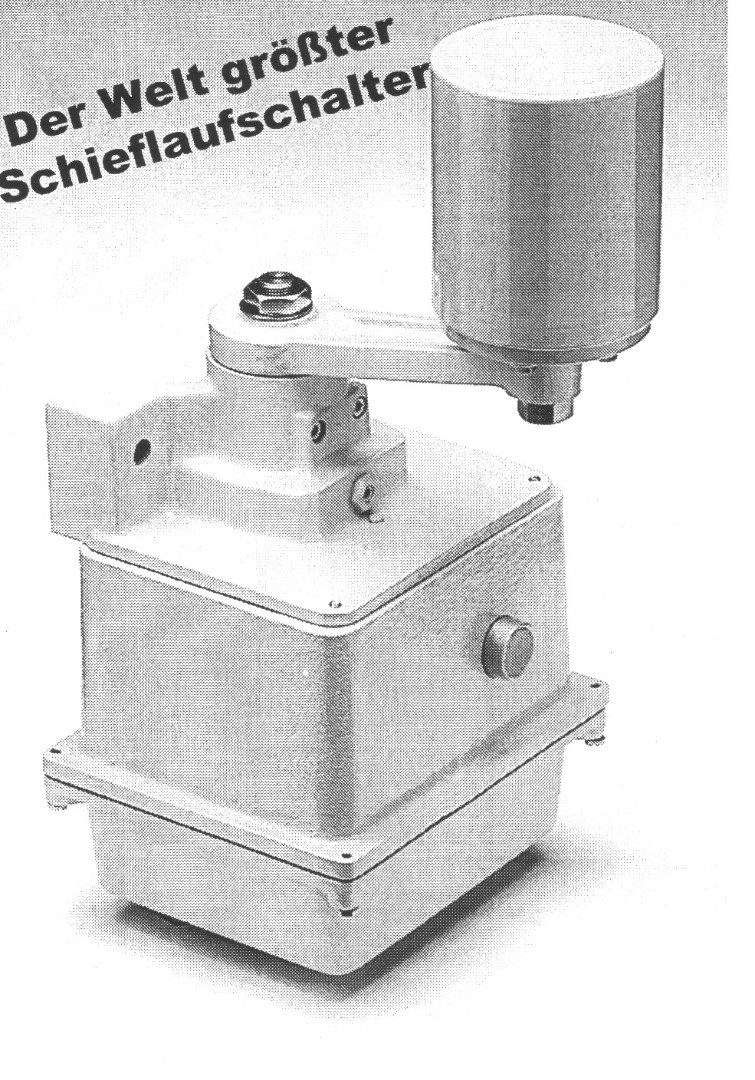

Применение датчиков контроля ленты предусматривает экстремальные условия эксплуатации. Стабильное и надежное исполнение обеспечивается использованными материалами и позволять применять данные выключатели в самых больших конвейерных установках.
Датчики схода ленты располагают попарно, слева и справа конвейерной ленты. При отклонении ленты от предусмотренной траектории ручка валика датчиков соприкасается с боковой поверхностью ленты и вытесняется против силы внутренней пружины.
Вместе с увеличивающимся сходом конвейерной ленты ручка валика отклоняется от своего исходного положения. При отклонении на 10° контакты переключаются. По желанию заказчика возможно исполнение с дополнительными предварительными контактами LHRV…, они активируют опережающий предупредительный сигнал перед отключением. В этом случае преварительный контакт срабатывает при отклонении на 10° а соновной при отклонении на 20°. Если сход ленты уменьшается, автоматически происходит обратное переключение коммутационных контактов. Кроме этого имеется исполнение LHRw и LHRwV, в котором предусматривается возможность фиксирования для ручного перезапуска.
Радиальное уплотнение для герметизации валов, отходящих от датчиков, специальный жесткий, плотный уплотнитель крышки, а также все валы и винты из нержавеющей стали, являются дополнительными гарантами долгого срока служба и надежности.
- До 2 контактов NC + 2 NO по 25А
- Мгновенное переключение с принудительным размыканием
- Прочный корпус из серого чугуна
- IP 65
- Предварительные контакты
|
Тип датчика
|
Предупредительные контакты |
Главный контакт |
Фиксатор |
||
|
|
NC |
NO |
NC |
NO |
|
|
LHR-25/2 LHR-25/3 LHR-25/4 LHRw-25/2 LHRw-25/3 LHRw-25/4 LHRV-25/2+1 LHRV-25/2+2 LHRwV-25/2+1 LHRwV-25/2+2 LHRC-25/2 LHRC-25/3 LHRC-25/4 LHRCV-25/2+1 LHRCV-25/2+2 |
1 1 2 1 1 2 1 1 1 1 1 1 2 1 1 |
1 2 2 1 2 2 1 1 1 1 1 2 2 1 1 |
1
1
1 |
1 1 1 1
1 1 |
- - - + + + - - + + CSA CSA CSA CSA CSA |
*Опция «Ro250» (добавляется в конце обозначения типа)-обозначает увеличенный ролик высотой 250мм
